TCG滚轮&齿圈

· 滚轮&分段齿圈（RGD型）

   滚轮的滚销的两端由轴承支撑，可以自转。滚轮上的2-3个滚销跟齿条的次摆线齿面之间同时滚动啮合，正反方向上都实现了最大可能的消隙。实现零背隙、高精度、低噪音、低振       动、低发尘、高速化、圆周驱动。

   对应半导体和液晶行业洁净洁净厂房的低发尘量的高标准要求。当然也对应洁净厂房以外的各种精密圆周定位机械、设备和搬送用途的需求，给客户带来滚动啮合、低磨损的惊喜。

   滚销采用轴承钢淬火高硬度；齿面高频淬火硬齿面，采用硬齿面铣削加工工艺。精度相当于精密研磨齿圈。是高精度齿圈。目前产品从原材料、热处理、机械加工、检查全部在日本       完成（日本进口齿圈）。

        分段齿圈的啮合齿形为次摆线凸轮齿。在大直径要求的情况下分段制作，仅需要最小的空间就可以对应无限大直径。跟滚轮的滚销            完全滚动啮合，实现零背隙、高精度、轻快定位的回转运动和摇摆运动。

        为仅需要必要的度数的客户需求提供便利。分割齿圈可以拼接，可以组装成数十米直径大的齿圈。

        拼接安装工艺可以参考网站上的齿圈安装视频。

        样本上标准品规格在直径600mm-2000mm之间，

        直径100-600mm以及直径2000mm以上都可以定做生产。

         特殊材质、特殊负载、特殊要求可以协商定制。

· 资料下载

   分段齿圈RGF RFC型规格

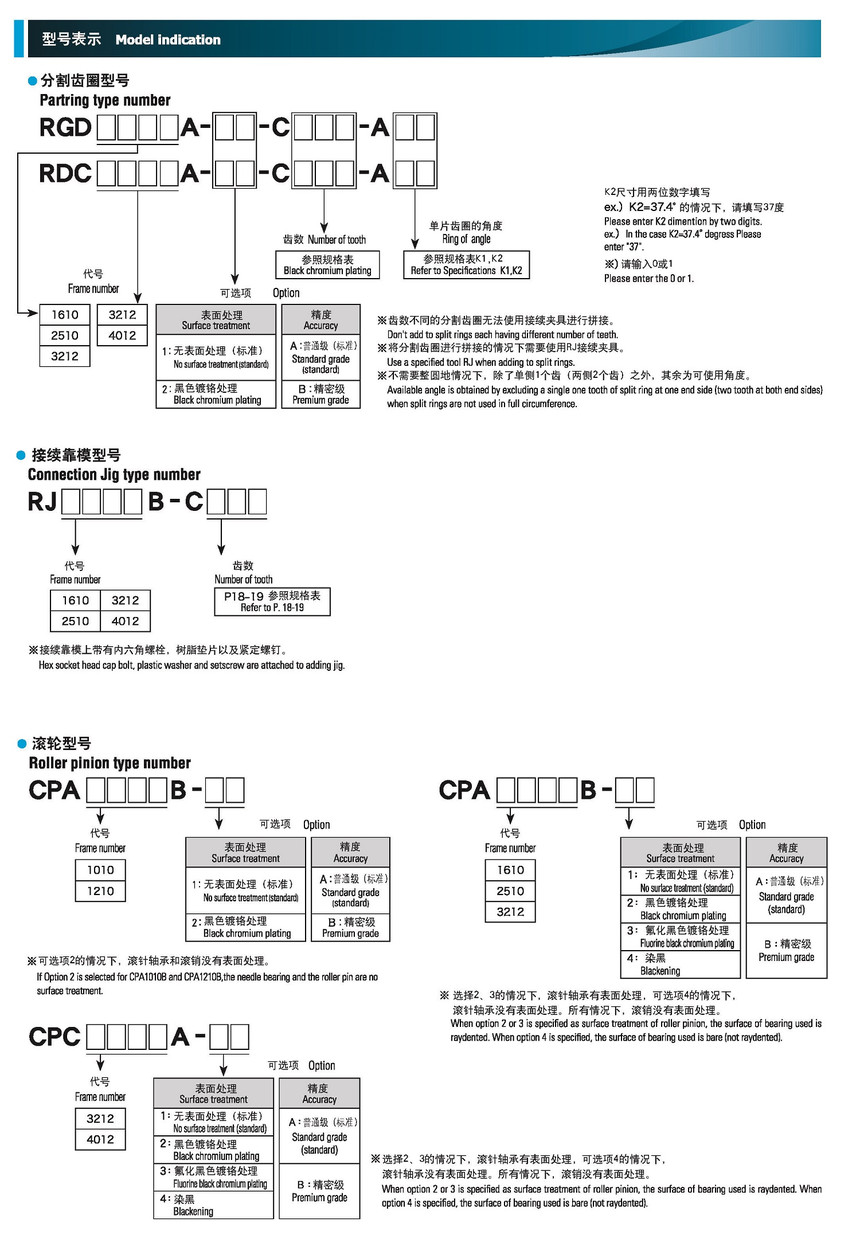

 分段齿圈型号表示

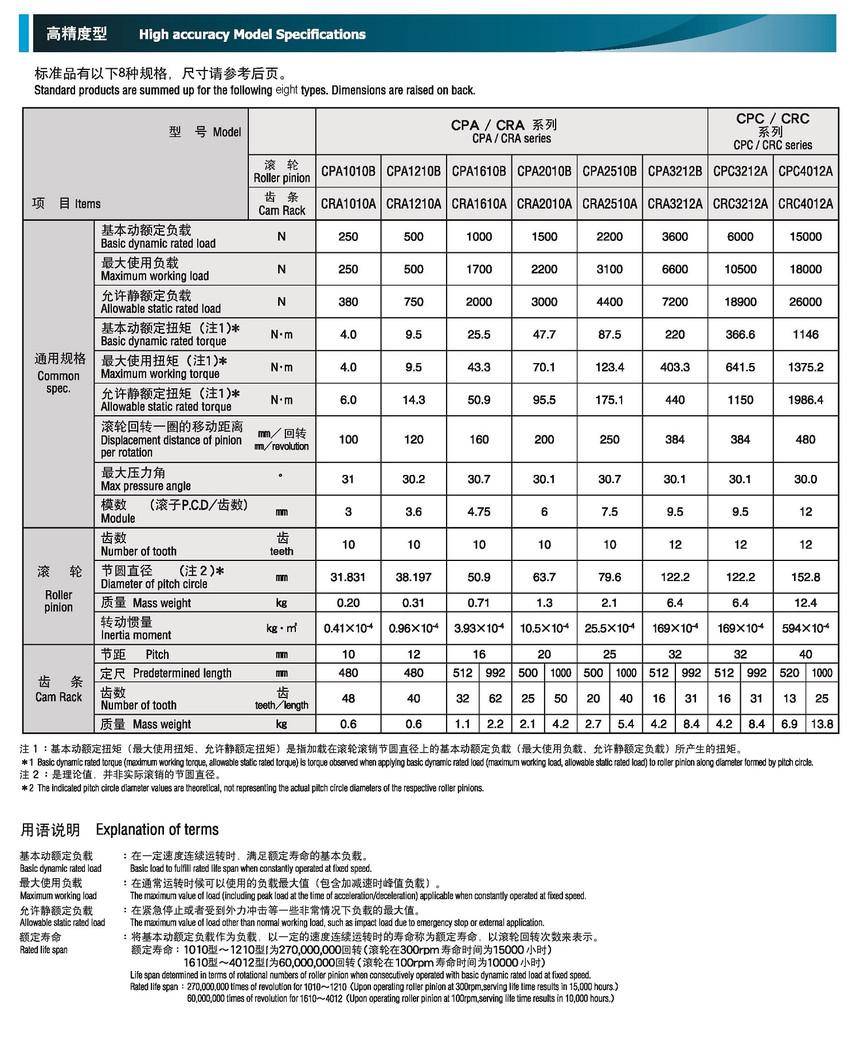

  滚轮规格

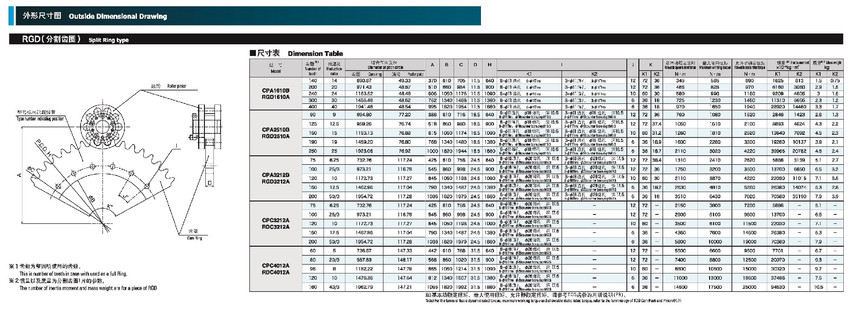

  滚轮外形尺寸图
