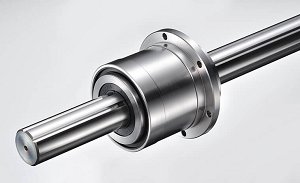

· SPB型

   NB旋转滚珠花键SPB型是将花键外筒和角接触结构的旋转部分一体化的机构，结构紧凑，可同时进行与高精度、高刚性、高速旋转相对应的直线运动和旋转运动.

  特征

   特点特点

· 小型、高精度、高刚性、高速旋转

  NB旋转滚珠花键SPB型是将花键外筒和角接触结构的旋转部分一体化的机构，结构紧凑，可同时进行与高精度、高刚性、高速旋转相对应的直线运动和旋转运动.NB旋转滚珠花键         SPB型是将花键外筒和角接触结构的旋转部分一体化的机构，结构紧凑，可同时进行与高精度、高刚性、高速旋转相对应的直线运动和旋转运动.

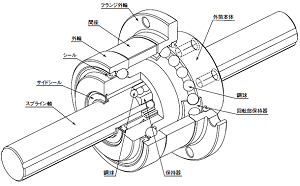

· SPB型结构

· 预紧和旋转方向间隙

   直线运动部件的预紧力以旋转方向的游隙为单位表示，可从三种类型中选择：标准、轻预紧力（T1）和中预紧力（T2）。此外，旋转部分由垫片适当调整。

· 准确性

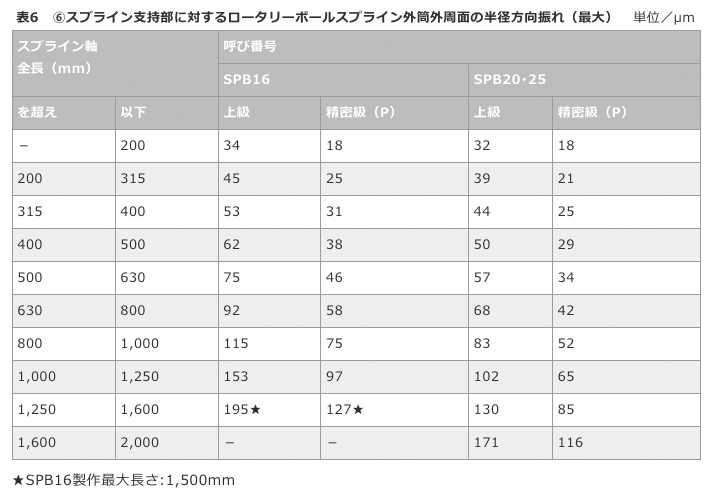

   NB旋转滚珠花键的测量精度如图2所示。

· 标称数结构

· 预防措施

   NB 旋转滚珠花键 SPB 型是精密零件，因此请在注意以下事项的同时小心操作。

   SPB 型垫片已适当调整，因此请勿触摸它。
   另外，请勿因撞击等而触摸它 。如果垫片移动，精度会降低，请小心处理。

   花键外筒的NB标记与花键轴匹配时，设定球花键的精度和预紧力。
   组装外筒时不要从轴上拔出。请确认。
   插入时注意防止疼痛脱落密封钢球的位置，钢球的位置与滚道槽的密封和花键轴的花键螺母完全吻合，撬起注意

   不要拆卸花键。不要拆卸花键。

   去除防锈剂装配前，安装表面上有油、灰尘和污垢。

   SPB 型轴承座上的孔为 H7 公差，请保持外圈和法兰外圈插入的
   深度。 如果浅，或未正确接收载荷，仅深度法兰外圈有风险垫片会滑出

   直线和旋转部件都加注了润滑脂 请根据使用情况定期补充同类型的润滑脂

   SPB型的工作温度请在-20℃至80℃范围内使用.
