滑动衬套

· 滑套

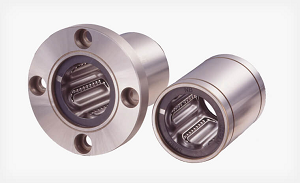

   NB滑套是一种利用滚珠滚动运动的直线运动机构。由于可以通过简单的机构获得低摩擦的直线运动，因此被广泛应用于运输设备、食品机械、半导体制造设备等。

   特征

   特点特点

   NB滑动衬套在圆柱形外筒中内置有保持架，保持架的导向部分经过设计和制造，使球可以顺畅循环，从而实现平滑的直线运动。

· 结构紧凑，有效利用空间

   NB滑套采用圆轴导向，可有效利用空间，适合紧凑的机械设计。

· 各种形状和安装方法

   NB滑动衬套有标准型、间隙调整型、开口型、法兰型等多种形状，可用于所有类型。

· 可根据环境选择

   NB滑动衬套有标准规格和耐腐蚀规格，保持架也由耐恶劣条件和低噪音的钢和廉价树脂标准化，您可以根据使用条件从组合中选择......

· 兼容性

   NB 滑套完全兼容，可与轴任意组合使用。

· 低摩擦

   传递面经精密磨削加工光滑，滚珠与传递面的接触面积小，因此与其他直线运动机构相比，摩擦力低。

· 通用系列

   与SM型相比，重量减轻了50%～30%。此外，滚珠返回部分完全由树脂制成，以实现安静。我们将扩大滑套的应用范围，以满足低成本时代的需求。

· 积木系列

   对于块系列，滑动衬套内置于外壳中，可根据安装情况选择块形状。精密加工的砌块有助于提高机器和设备的精度，树脂砌块有助于减轻重量和价格，商业单位有助于降低成本和设     计时间。

· FIT系列

   通过精密磨削调整NB滑动衬套与滑动轴的径向间隙，可实现直线运动，振动小，运动平稳。

· 滑套结构

   格式

    类型

· 滑套外筒

   NB 滑动衬套有多种外筒类型，您可以选择最适合您需要的一种。所有外筒都配有密封件作为标准设备。

· 格式 1

· 格式 2

· 格式 3
