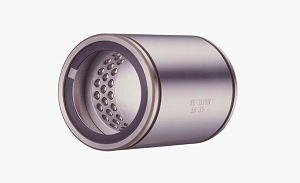

冲程衬套· 冲程衬套 除直线运动外，还可进行旋转运动，结构紧凑，可承受大载荷。耐磨性能好的保持架采用轻合金制成，可平稳跟随高速运动和高加减速运动。 特征 特点特点 NB 行程衬套的结构是将经过加工使滚珠交错排列的保持架插入精细研磨的外圈内，使保持架通孔中的滚珠平稳旋转。由于每个球都包含在单独的孔中，因此无论外圈的旋转运动和 直线往复运动如何，都可以进行平稳运动。然而，在线性运动中，笼子也移动了运动长度的一半。因此，直线运动行程限制为保持架在外筒内可移动范围的两倍。一般情况下，建议 使用尺寸表中最大行程的80%作为移动量。 · 高精准度 外圈采用高碳铬轴承钢，经淬火和研磨处理，确保足够的刚性和高精度光洁度。 · 易于安装和更换 NB 行程衬套尺寸一致，精度控制充分，便于安装在外壳上和更换零件。 · 轻巧且节省空间 保持架采用铝合金材质，外圈采用薄型设计，是轻量化、节省空间的产品。 · 润滑 外圈外径的油槽内总有一油孔，便于设计加油。 结构体 结构 · SR型结构 |
