LM滚柱滚动块

· LM滚柱滚动块

   LM滚柱滚动块是一种紧凑的直线导向装置，可承载高负荷，带有一个可做无限圆周运动的槌型滚子。本产品最适于对定位精度、重复性和刚性都有很高要求     的机床。

   LM滚柱滚动块


   详情 / 产品阵容








· 型号

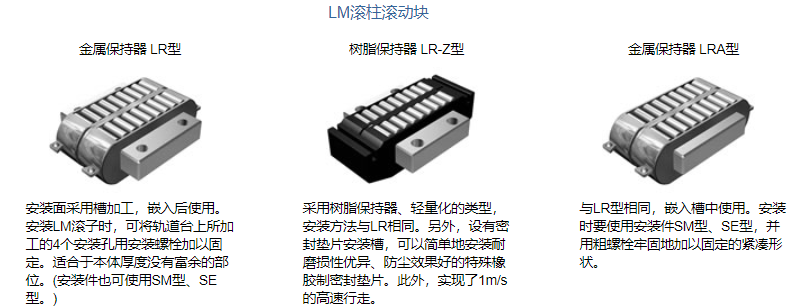

LR 型金属球保持器型。安装面采用槽加工，嵌入后使用。将螺栓拧入轨道台上的 4 个安装孔中，即可将 LM 滚子固定在安装面上。适合于本体高度空间受限的场合（还提供有安装件 SM 型和 SE 型）。
LR-Z 型树脂保持器型。是采用了树脂保持器的轻量化类型，安装方法与 LR 相同。由于设有密封垫片安装槽，可以很容易地安装防污染效果好的特殊橡胶制密封垫片。此外，还实现了 1m/s 的高速行走。
LRA 型金属球保持器型。与 LR 型相同，嵌入槽中使用。它是一种紧凑类型，安装时要使用安装件 SM 型和 SE 型以及粗螺栓牢固地加以固定。

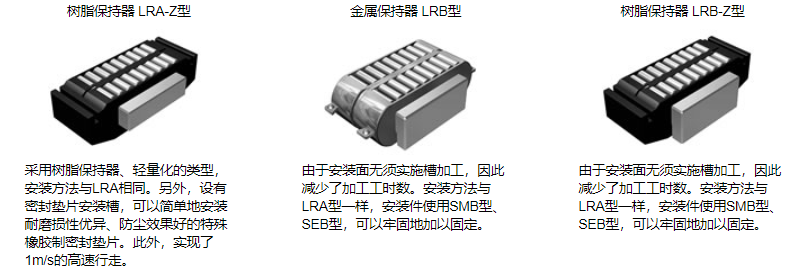

LRA-Z 型树脂保持器型。是采用了树脂保持器的轻量化类型，安装方法与 LRA 相同。由于设有密封垫片安装槽，可以很容易地安装防污染效果好的特殊橡胶制密封垫片。此外，还实现了 1m/s 的高速行走。
LRB 型金属球保持器型。由于安装面无须实施槽加工，因此减少了加工工时数。与 LRA 型一样，可以使用安装件 SMB 型或 SEB 型牢固地加以固定。
LRB-Z 型树脂保持器型。是采用了树脂保持器的轻量化类型，安装方法与 LRB 相同。由于设有密封垫片安装槽，可以很容易地安装防污染效果好的特殊橡胶制密封垫片。此外，还实现了 1m/s 的高速行走。

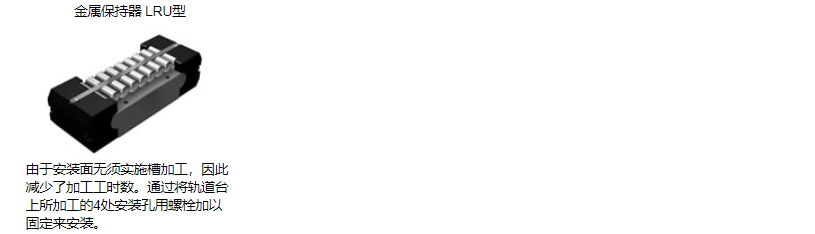

LRU 型金属球保持器型。由于安装面无须实施槽加工，因此减少了加工工时数。将螺栓拧入轨道台上的 4 个安装孔中，即可将其固定在安装面上。
